LG생활건강, 화장품 관련 특허등록 기술 2017년 (11)

화장품이 한류를 이끄는 대표 산업으로 부상한 가운데 화장품 분야 특허출원건수도 지속적으로 증가하는 추세다. 특히 국내 빅2 화장품 기업은 물론 세계1위 화장품 업체인 로레알도 국내에서 비교적 높은 특허출원 건수를 기록한 것으로 나타나 특허출원을 통한 시장 선점과 브랜드 보호에 대한 기업들의 높은 관심을 반영했다. 특허 출원된 기술은 심사에 통과해야 특허등록이 돼 특허권이 생긴다. 특허 정보넷 키프리스에서 2017년 특허등록 건수를 검색한 결과 LG생활건강은 202건이 검색됐다. 2017년 8월~10월 LG생활건강의 화장품 관련 특허등록 기술을 소개한다.

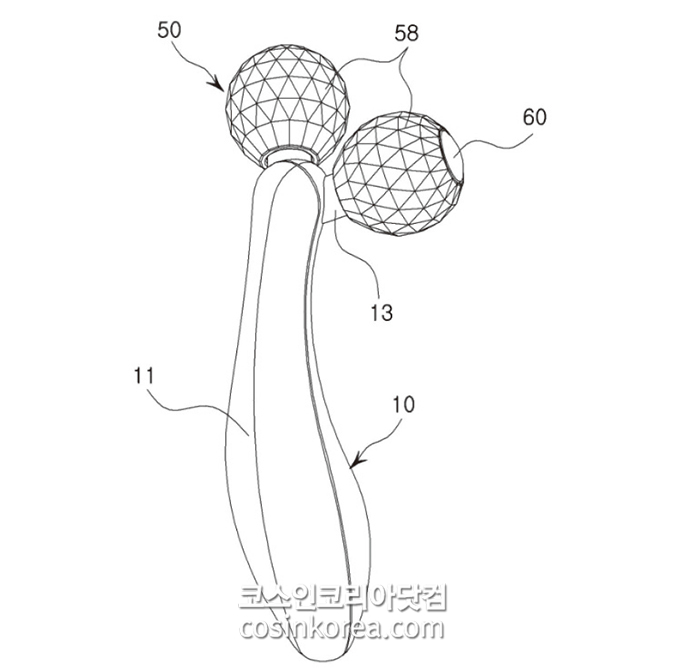

316. 피부 마사지기구

skin scheduler



본 발명은 피부 마사지기구에 관한 것으로 보다 상세하게는 피부 마사지기구에 적용되는 롤러장치의 결합구조를 개선했다. 손잡이에 구비되는 롤러조립체의 회전을 용이하게 함으로써 상기 롤러조립체를 피부에 접촉시킨 상태에서 손잡이를 움직이면 롤러조립체가 원활하게 구르면서 피부를 마사지하도록 발명한 것이다.



본 발명의 구성은 회전방지턱(14a)을 갖는 샤프트 끼움홈(14)이 성형된 보스축(13)을 몸체 일측에서 돌출 형성시킨 손잡이(10)와 회전방지면(21a)을 갖고 상기 샤프트끼움홈(14)에 삽입되는 보스삽입부(21)가 일측에 형성되고 상기 보스삽입부(21)의 직경 보다 작은 직경을 갖는 부싱끼움부(23)가 타측에 성형된다.



양 측면에 나사홈(25)을 구비한 샤프트(20)와 상기 샤프트(20)의 부싱끼움부(23)가 끼워져 조립되며 외경면에는 롤러안착면(31)이 형성된 부싱(30)과 상기 손잡이(10)의 내측에서 샤프트끼움홈(14)에 삽입된 보스삽입부(21)의 나사홈(25)에 체결시켜 결속하는 샤프트고정나사(41), 상기 손잡이(10)의 보스축(13)보다 큰 내경의 장착구멍(51)을 갖고 이 장착구멍(51) 내면에는 상기 한 쌍인 부싱(30)의 롤러안착면(31)에 거치되는 가이드롤러(55)를 포함해 성형된 롤러조립체(50)와 상기 부싱끼움부(23)의 나사홈(25)에 체결되어 가이드롤러(55)가 거치된 부싱(30)을 고정하는 부싱고정나사(45)를 포함해 구성된다.



또한 상기 롤러조립체(50)는 내부에 관통된 구멍이 형성되면서 상기 구멍 내에 단턱진 롤러걸림턱(52a)을 돌출 형성시킨다. 외주연에 자석삽입홈(53)이 형성된 볼베이스(52)와 상기 볼베이스(52)의 관통된 구멍으로 끼워지면서 롤러걸림턱(52a)에 걸린다. 상기 볼베이스(52)의 중앙에 위치하는 가이드롤러(55)와 상기 볼베이스(52)의 자석삽입홈(53)에 고정 장착되는 자석부재(56), 상기 손잡이(10)의 보스축(13) 보다 큰 내경의 장착구멍(51)을 갖도록 상기 가이드롤러(55)의 양측면과 볼베이스(52)의 외주연을 감싸며 성형하는 볼하우징(58)이 일체 형성되어 달성한다.



등록번호 : 1017728440000, 등록일자 : 2017.08.23.





317. 화장 도구와 화장품 용기

Cosmetic applicator and container



본 고안에 따른 화장품 용기는 복수의 수납 홈이 형성된 용기 본체를 포함하고 상기 복수의 수납 홈은 화장품이 수납될 수 있는 제1홈과 화장 도구가 수납될 수 있는 제2홈을 포함한다. 상기 제2홈은 저면에 관통공이 형성되고 상기 관통공의 크기는 상기 화장 도구의 지지대의 가장 두꺼운 부분의 크기보다 작은 것을 특징으로 한다.

(등록번호 : 2004843840000, 등록일자 : 2017.08.24.)



※ 이 기사는 프레그런스저널코리아에 수록된 기사입니다. 이 기사의 전체 내용은 프레그런스저널코리아 2017년 11월호에서 확인하실 수 있습니다.
